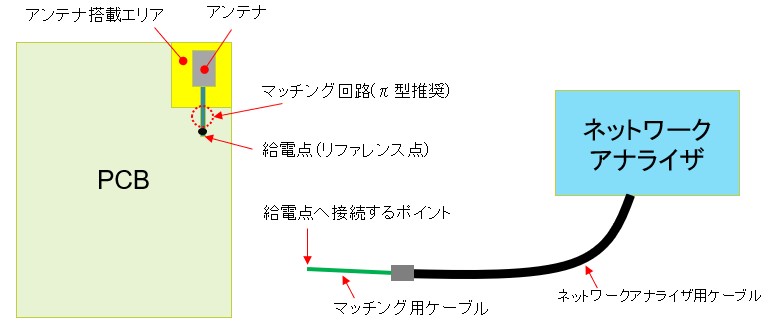

ネットワークアナライザのリファレンス補正
ネットワークアナライザにマッチング用ケーブルを取り付けた状態で、給電点へ接続する
ポイントがリファレンス点となるように、ネットワークアナライザの位相をDelay補正してください。
この補正を行わないと、スミスチャート上のインピーダンス軌跡が以降に示す理論的な動きを示さない為、
マッチングの収束に時間がかかります。
注意点：
①マッチング回路は、極力基板上のアンテナ搭載エリアに近い方が望ましいです。
②マッチング回路と基板上の給電点は、極力近い方が望ましいです。
③マッチング用ケーブルの心線は、PCBへ取り付ける際に必要最低限の長さのみ出すことが望ましいです。
（突出心線が長すぎると、心線がアンテナとなってしまう為）

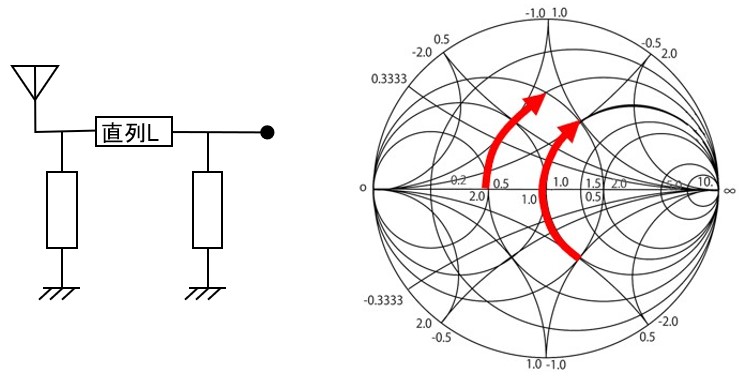

下記のように図に示す直列Lの値を大きくすると、インピーダンス軌跡は赤矢印の円周上を
赤矢印の方向に移動します。

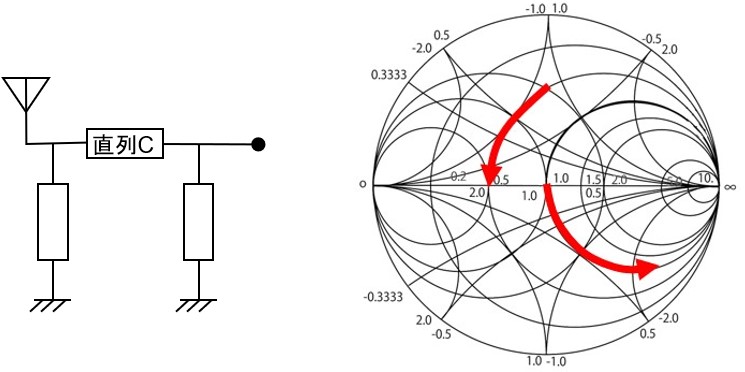

下記の図に示す直列Cの値を小さくすると、インピーダンス軌跡は赤矢印の円周上を
赤矢印の方向に移動します。

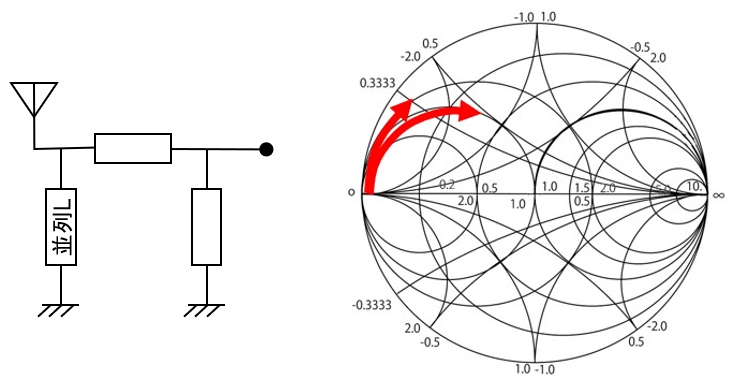

下記図に示す並列Lの値を大きくすると、インピーダンス軌跡は赤矢印の円周上を
赤矢印の方向に移動します。

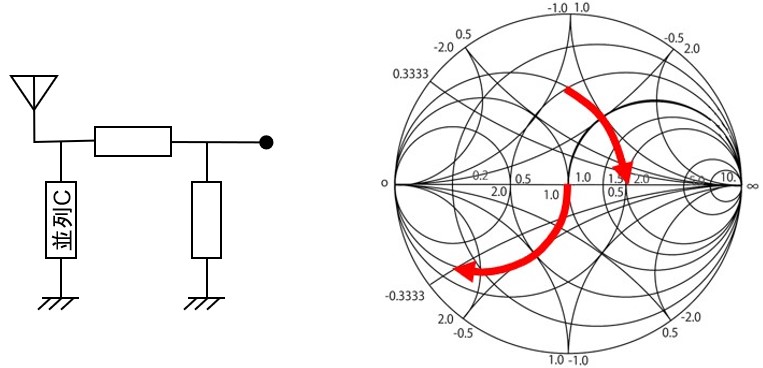

下記図に示す並列Cの値を大きくすると、インピーダンス軌跡は赤矢印の円周上を
赤矢印の方向に移動します。
マッチングは、スミスチャート上の初期インピーダンス位置により直列や並列の組み合わせを
コントロールし、中心点（50Ω）に合わせこみます。
LやCの値については、周波数や初期インピーダンスによって変わりますので、いくつかの値を試しながら
調整してください。
以下にマッチング方法の例を示します。

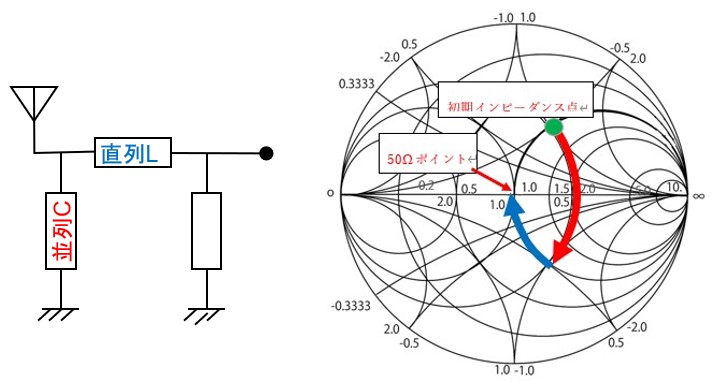

並列C（赤色）と直列L（青色）の組み合わせで中心へ移動させます。

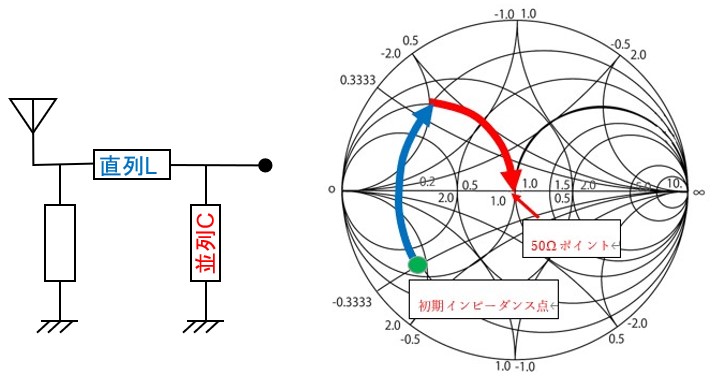

直列L（青色）と並列C（赤色）の組み合わせで中心へ移動させます。
