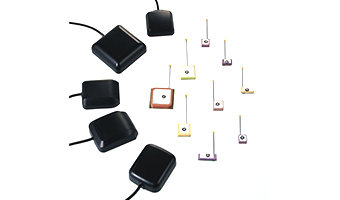

アクティブアンテナ
アクティブアンテナ製品には、GPS、GLONASS、Beidu (北斗)、ガリレオ、QZSS (準天頂)用などがあります。アクティブアンテナは、受信アンテナ、LNA回路および電源モジュールで構成されています。この製品の機能は、衛星信号を受信して信号を増幅し、不要なノイズを除去します。アクティブアンテナの特長は、高利得、低ノイズファクタ、および低消費電力となります。主なアプリケーションは自動車ナビゲーション、車両モニタリング、個人用位置情報サービスなどがあります。
またGNSS信号と、Iridium、SDARS、ISM/BT/WiFi、GMS、LTE等のコンビネーションも提案いたします。
またGNSS信号と、Iridium、SDARS、ISM/BT/WiFi、GMS、LTE等のコンビネーションも提案いたします。
製品ラインナップ
型番をクリックしていただくと製品の仕様書がダウンロードできます。| 型番 | 対応周波数 | 動作電圧 | VSWR | 利得 (dB) | 外形 (mm) |
|---|---|---|---|---|---|
| GNSSアンテナ | |||||
| GLA_LK004 | GPS/QZSS:L1 Gallileo:E1 |
3.0 | 2.0 | 17 | Φ16.5x32 |
| DAM1568R2J1 | GPS/QZSS:L1 Gallileo:E1 GLONASS:L1 |
3-5 | 2.0 | 28 | 55x43.9x16.2 |
| DAM1568R2J1_C1 | GPS/QZSS:L1 Gallileo:E1 GLONASS:L1 |
3-5 | 2.0 | 28 | 55x43.9x16.2 |
| DAM1568A4A1 | GPS/QZSS:L1 Gallileo:E1 GLONASS:L1 |
3-5 | 2.0 | 30 | 48.6x39.2x15.2 |
| DAM1575R2NO | GPS/QZSS:L1 Gallileo:E1 |
3.0 | ≦2.0 | 18 | 16x6x6.7 |
| DAM1575K2NO | GPS/QZSS:L1 Gallileo:E1 |
3.0 | ≦2.0 | 18 | 9x9x6.6 |
| DAM1575G2NO | GPS/QZSS:L1 Gallileo:E1 |
3.0 | 2.0 | 18 | 12x12x6.6 |
| DAM1575E2NO | GPS/QZSS:L1 Gallileo:E1 |
3.0 | ≦2.0 | 18 | 12x12x6.6 |
| DAM1575D2NO | GPS/QZSS:L1 Gallileo:E1 |
3.0 | ≦2.0 | 26 | 27x27x6.4 |
| DAM1575C2NO | GPS/QZSS:L1 Gallileo:E1 |
3.0 | ≦2.0 | 27 | 18x18x6.8 |
| DAM1575A2NO | GPS/QZSS:L1 Gallileo:E1 |
3.0 | ≦2.0 | 26 | 27x27x6.4 |
| DAM1575A4XA | GPS/QZSS:L1 Gallileo:E1 |
3-5 | 2.0 | 27 | 43.8x36.8x14 |
| DAM1575A4Z10 | GPS/QZSS:L1 Gallileo:E1 |
3.0 | 1.5 | 27 | 49x37.5x16.8 |
| DAM1575A4I1 | GPS/QZSS:L1 Gallileo:E1 |
3-5 | 2.0 | 28 | 38.3x35x12 |
| DAM1575A2D1 | GPS/QZSS:L1 Gallileo:E1 |
3.0 | 2.0 | 26 | 50.6x50.6x15.6 |
| DAM1575A2A1LD01 | GPS/QZSS:L1 Gallileo:E1 |
3.0 | 2.0 | 25 | 48.6x39.2x15.2 |
| 衛星ラジオアンテナ | |||||
| DAB2338AWNN | 2338.75 | 3-5 | 2.0 | 38 | 25x25x5.3 |
| DAB1470R2J2 | 1467 | 3.3 | 1.7 | 30 | Φ60x16.5 |
| マルチアンテナ | |||||
| DAMDF1585R2HB1 | BeiDou:B1 GPS/QZSS:L1 Gallileo:E1 GLONASS:L1 |
3-5 | 2.0 | 28 | 55.2x50.2x18.7 |
| DAMTA4RA10T11M13 | GPS/QZSS:L1 Gallileo:E1 4G MIMO |
3-5 | 2.0/3.5 | 28 | 124x52.5x24 |
| GL-HA25G33 | BeiDou:B1 GPS/QZSS:L1 Gallileo:E1 GLONASS:L1 |
3-16 | 2.0 | 28 | Φ25x51 |
| DAMD1575C4XL10K11 | GPS/QZSS:L1 Gallileo:E1 4G |
3-5 | 2.0 | 28 | 72x29x11 |
| DAMDA4S1G1 | GPS/QZSS:L1 Gallileo:E1 3G |
3-5 | 2.0 | 28 | Φ52x15 |
| DAMGA4Y1G1 | GPS/QZSS:L1 Gallileo:E1 GLONASS:L1 3G |
3-5 | 2.0 | 28 | Φ75x14.2 |
| DAMBA4E10T11 | BeiDou:B1 GPS/QZSS:L1 Gallileo:E1 4G |
3-5 | 2.0 | 28 | Φ76.8x15.8 |
| DAMDA4CT1L1 | BeiDou:B1 GPS/QZSS:L1 Gallileo:E1 4G |
3-5 | 2.0 | 28 | Φ90x65 |
| DAMDA4CV10T11 | GPS/QZSS:L1 Gallileo:E1 4G |
3-5 | 2.0 | 28 | 110.5x41.8x17.7 |
| DAMDA4CV10T10M11 | GPS/QZSS:L1 Gallileo:E1 4G MIMO |
3-5 | 2.0 | 28 | 110.5x41.8x17.7 |
| DAML1L2RS4JM1_J5M_QZ | BeiDou:B1 GPS/QZSS:L1/L2 Gallileo:E1/E5b GLONASS:L1/L2/L3 |
3-5 | ≦2.0 | 28 | 67x67x21 |
| RTKLCL136H6J1Y_J3M | BeiDou:B1 GPS/QZSS:L1 Gallileo:E1 |
3.3 | ≦2.0 | 29 | 55x47x16.7 |
アンテナコンサルティング
アンテナの選定や搭載方法のアドバイスから、アンテナ設計、特性チューニング、技適申請サポートまで、幅広く対応いたします。 アンテナに関するお悩みがございましたら、ぜひお気軽にご相談ください。
