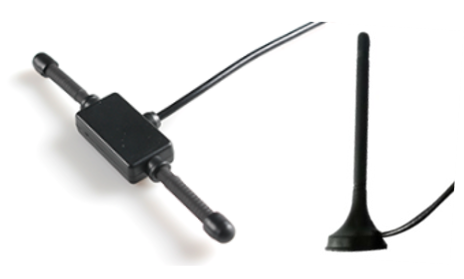

ダイポールアンテナ
ダイポールアンテナは、左右2本の導体がそれぞれ1/4波長で構成されています。アンテナの全長が半波長であるため、半波長アンテナとも呼ばれます。 製品は、主に2G / 3G / 4G / 5G通信用、Wi-Fi、Bluetoothに使用されています。
製品ラインナップ
型番をクリックしていただくと製品の仕様書がダウンロードできます。| 型番 | 周波数 (MHz) | VSWR | 利得 (dBi) | 寸法 (mm) |
|---|---|---|---|---|
| FP90180B116O | 880-960 1710-1880 |
≦2.5 | +1.0 +4.0 |
116x21 |
| FP230A68O | 1710-2700 | ≦2.5 | +4.0 | 67.5x41.5 |
| GSM_PM900W1 | 820-960 1710-1880 1850-1990 1900-2170 2500-2700 |
≦2.0 | +1.0 +2.0 +2.0 +2.0 +2.0 |
115x21.5x4.2 |
| GSM2_ZY1 | 820-960 1710-1880 |
≦2.0 | +1.0 +2.0 |
107.5x17.5 |
| GSM_V_1 | 820-960 1710-1880 1850-1990 1900-2170 |
≦3.0 | 0 +1.0 +1.0 +1.5 |
78x25x6.4 |
| GSM_UT1 | 820-960 1710-1880 1850-1990 1900-2170 |
≦2.0 | +1.0 +2.0 +2.5 +3.0 |
138x21x6 |
| W2L-2659W3882-L19922- SMP |
718-4600 | 3.0 | 3.0 | 199x22 |
| W2L-3309W5182-L22225- SMP |
718-5900 | 3.0 | 3.0 | 222x25 |
| W2L-3309W5182-S96M- SMPxxx (xxx=ケーブル長) |
718-5900 | 3.5 | 3.5 (max.*) | 96xΦ29.5 |
アンテナコンサルティング
アンテナの選定や搭載方法のアドバイスから、アンテナ設計、特性チューニング、技適申請サポートまで、幅広く対応いたします。 アンテナに関するお悩みがございましたら、ぜひお気軽にご相談ください。
